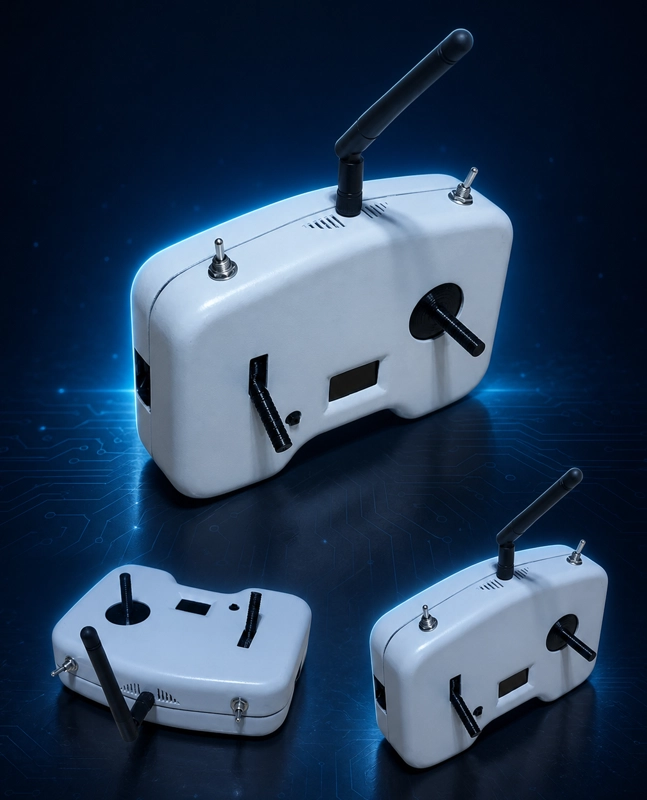

راهنمای کاربری سیستم رادیو کنترل هوشمند ATRON

به دنیای کنترلرهای هوشمند و ارتباطات رادیویی پایدار خوش آمدید. این رادیو کنترل با بهره‌گیری از پردازنده‌های قدرتمند صنعتی و الگوریتم‌های پیشرفته ارتباطی، برای ارائه بالاترین سطح اطمینان در هدایت مدل‌های کنترل از راه دور طراحی شده است. لطفاً پیش از اولین پرواز، این دفترچه را به دقت مطالعه کنید.

1. ویژگی‌های برجسته فنی (چرا این سیستم متفاوت است؟)

این سیستم فراتر از یک فرستنده ساده است و به فناوری‌هایی مجهز شده که معمولاً در سیستم‌های گران‌قیمت یافت می‌شود:

ارتباط رادیویی ایمن و پایدار (FHSS): استفاده از الگوریتم «پرش فرکانسی». فرستنده و گیرنده در هر ثانیه 50 بار فرکانس کاری خود را بین 4 کانال مختلف تغییر می‌دهند. این یعنی اگر در یک فرکانس نویز یا تداخلی وجود داشته باشد، سیستم در کمتر از 20 میلی‌ثانیه از آن عبور می‌کند.

نفوذ و برد حداکثری: برخلاف رادیوهای ارزان‌قیمت که از نرخ داده بالا استفاده می‌کنند، این رادیو روی نرخ 250kbps کالیبره شده است. این تغییر، حساسیت گیرنده را تا 12dBm افزایش داده و برد عملیاتی را در فضای باز به شکل چشمگیری ارتقا می‌دهد و برد موثر رادیو 1km است.

پردازش بدون تاخیر (Zero-Latency): به لطف پردازنده 32 بیتی حرکات دست شما روی استیک‌ها به صورت سخت‌افزاری و بدون درگیر کردن پردازنده مرکزی خوانده شده و مستقیماً به امواج رادیویی تبدیل می‌شود.

کنترل دقیق و نرم‌افزاری: پشتیبانی کامل از محاسبات پیشرفته مانند EXPO (برای نرم کردن حرکات استیک در مرکز) و EPA (محدودکننده زاویه سرووها) برای روانی بی‌نظیر حرکات.

2. ملاحظات ایمنی و پیش از پرواز

برای تضمین ایمنی شما و تجهیزاتتان، این رادیو به سیستم‌های حفاظتی چندلایه مجهز است:

سیستم ایمنی (Arming)

برای جلوگیری از روشن شدن ناگهانی موتور در اثر برخورد دست با استیک گاز، فرستنده در زمان روشن شدن در حالت قفل (Disarmed) قرار دارد و موتور کار نخواهد کرد.

نحوه باز کردن قفل Arm, کردن:

1.     مطمئن شوید استیک گاز (Throttle) کاملاً پایین است.

2.     استیک سمت راست را کاملاً به سمت پایین بکشید.

3.     این وضعیت را 2 ثانیه حفظ کنید تا پیام SYSTEM ARMED! روی نمایشگر ظاهر شده و بازر با یک ریتم خاص به صدا درآید.

اخطارهای هوشمند (Warnings)

اگر هنگام روشن کردن رادیو شرایط ایمن برقرار نباشد، نمایشگر چشمک زده و بوق ممتد پخش می‌شود. دلایل اخطار:

:THROTTLE NOT 0 استیک گاز در پایین‌ترین حالت خود قرار ندارد.

: SWITCHES NOT OFFکلیدهای جانبی (کانال 5 و 6) در وضعیت فعال هستند.

:LOW BATTERY ولتاژ باتری فرستنده به محدوده خطرناک (زیر حد مجاز) رسیده است. در این حالت پیام LAND NOW!! یا NO FLIGHT!! نمایش داده می‌شود.

3. سیستم Failsafe هوشمند (محافظت در برابر قطعی ارتباط)

اگر به هر دلیلی (خروج از برد، موانع فیزیکی بسیار ضخیم) ارتباط بین فرستنده و گیرنده قطع شود، گیرنده دارای یک مغز متفکر داخلی است که در دو مرحله وارد عمل می‌شود:

4. راهنمای منو و تنظیمات پارامترها

نمایشگر OLED روی رادیو، امکان تنظیم تمام پارامترهای پروازی را بدون نیاز به سیستم خارجی فراهم می‌کند.

نحوه کار با منو

پیمایش (Scroll): با حرکت دادن استیک سمت راست (Elevator) به بالا و پایین، بین گزینه‌ها حرکت کنید. (نگه داشتن استیک باعث اسکرول سریع می‌شود).

تایید / ورود: یک بار فشردن دکمه (کلیک کوتاه).

ذخیره و خروج: نگه داشتن دکمه به مدت )1.5 ثانیه (حتماً برای ذخیره تنظیمات در حافظه داخلی این کار را انجام دهید.

شرح گزینه‌های منوی اصلی (MAIN MENU)

1. مانیتور (MONITOR)

نمایش زنده خروجی کانال‌ها و وضعیت لحظه‌ای سیستم.

:CH1, CH3,CH4 مقدار پالس خروجی لحظه‌ای به میکروثانیه (حدود 1000 تا 2000).

:BAT ولتاژ دقیق باتری فرستنده.

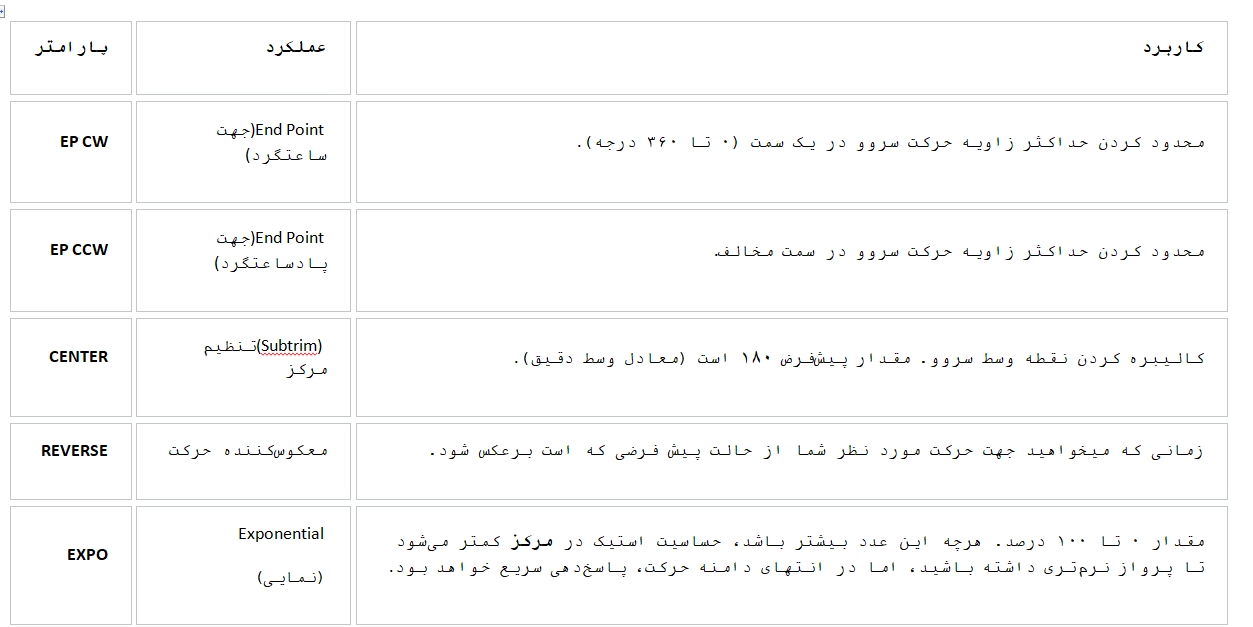

2. تنظیمات کانال‌های 1 تا 4 (CH1, CH2, CH3,CH4)

این منوها به ترتیب برای تنظیمات Aileron (رول)، کانال 2 (بسته به مود پروازی) و Elevator (پیچ) هستند.

3. تنظیمات موتور (CH4)

برای ایمنی و تناسب قدرت موتور با مدل شما کاربرد دارد.

:MAX SPD حداکثر قدرت موتور (0 تا 100 درصد). اگر هواپیمای شما با فول گاز غیرقابل کنترل می‌شود، این عدد را کاهش دهید.

:MIN SPD حداقل سرعت موتور هنگام فعال شدن فرستنده.

4. حالت‌های پروازی (MODE)

میکسر سخت‌افزاری داخلی این امکان را می‌دهد که رادیو را با انواع بدنه‌ها هماهنگ کنید:

NORMAL استاندارد: مناسب هواپیماهای معمولی با دم افقی و عمودی. (CH1: Aileron, CH3: Elevator)

DUAL AIL ایلرون دوگانه: برای هواپیماهایی که هر بال یک سرووی مجزا برای ایلرون دارد CH1 و CH2 با هم به عنوان ایلرون کار می‌کنند.

DELTAیا :L1برای هواپیماهای بدون دم (مثل جت‌های جنگنده مدل یا بال‌های پرنده). این حالت، حرکت‌های Aileron و Elevator را به صورت ریاضی با هم ترکیب (Mix) کرده و روی خروجی CH1 و CH2 می‌فرستد.

5. درباره (ABOUT)

نمایش اطلاعات سازنده و تیم توسعه‌دهنده سیستم (ATRON TEAM).

5. راهنمای سیم‌کشی و اتصالات گیرنده (Wiring & Connections)

قلب تپنده مدل شما، گیرنده هوشمند آن است. اتصال صحیح سرووها و اسپید کنترل (ESC) برای عملکرد بدون نقص سیستم و همچنین جلوگیری از آسیب‌های الکترونیکی بسیار حیاتی است. در این بخش نحوه اتصال قطعات به پین‌های میکروکنترلر گیرنده به سادگی توضیح داده شده است.

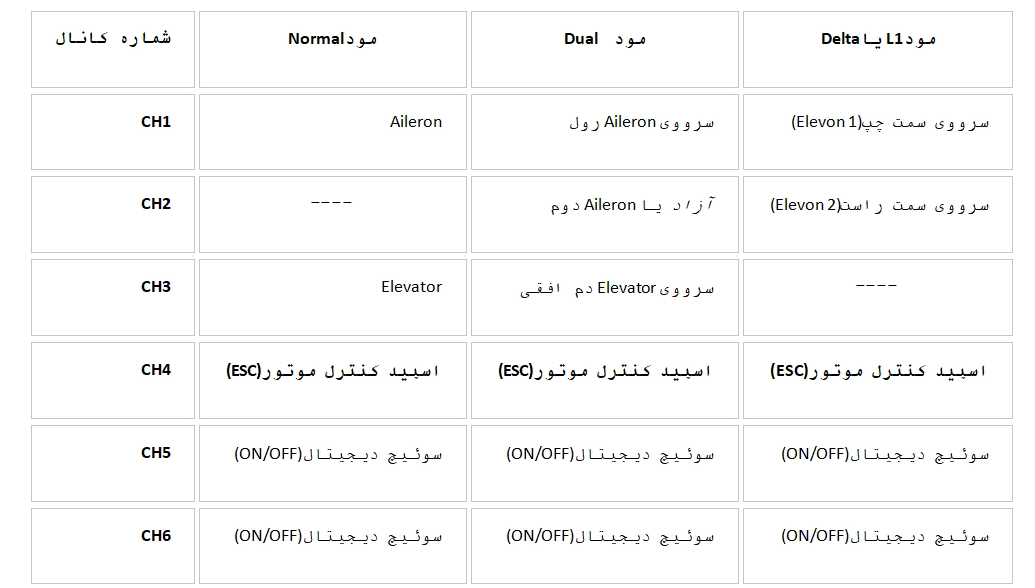

نقشه پین‌ها (Pinout) و چیدمان کانال‌ها

میکروکنترلر گیرنده پالس‌های استاندارد PWM را روی پین‌های مشخصی تولید می‌کند. کابل سیگنال (معمولاً زرد، سفید یا نارنجی) سرووها و ESC را باید دقیقاً مطابق جدول زیر متصل کنید:

راهنمای تامین تغذیه (Power Management)

سیستم‌های رادیویی به نوسانات ولتاژ حساس هستند. تغذیه گیرنده و سرووها معمولاً توسط مدار BEC Circuit که داخل اسپید کنترل (ESC) تعبیه شده، تامین می‌شود.

1.     اتصال ESC به گیرنده: کابل سه رشته‌ای ESC را در نظر بگیرید.

o      سیم سیگنال به پین PA3 متصل می‌شود.

o      سیم قرمز (+5V) به پین ورودی 5 ولت مدار گیرنده 5V یا VCC متصل می‌شود.

o      سیم مشکی یا قهوه‌ای (GND) به پین زمین گیرنده (GND) متصل می‌شود.

(با این اتصال، باتری اصلی پرنده شما، برد گیرنده را روشن می‌کند).

2.     اتصال سرووها: تمامی سرووها به 5 ولت و GND نیاز دارند. سیم قرمز و قهوه‌ای/مشکی سرووها را با سیم‌های تغذیه برد گیرنده یا مستقیماً با خروجی 5 ولت ESC موازی کنید و سیم سیگنال هر سروو را به پین مربوطه (PA0, PA1, PA2) متصل نمایید.

پیکربندی فیزیکی بر اساس حالت‌های پروازی (Flight Modes)

نحوه اتصال سرووها به کانال‌ها ارتباط مستقیمی با تنظیمات منوی MODE در فرستنده دارد:

هواپیمای کلاسیک (NORMAL):

سرووی بال (Aileron) را به CH1 و سرووی دم (Elevator) را به CH3 وصل کنید. اگر بال شما دو سروو دارد، از یک کابل وای (Y-Cable) روی CH1 استفاده کنید.

دو ایلرون مجزا (DUAL AIL):

بدون نیاز به کابل وای! سرووی بال چپ را به CH1 و بال راست را به CH2 متصل کنید.

بال پرنده یا دلتا (DELTA):

هواپیماهای دلتا فقط دو سروو دارند. سرووی بال چپ را به CH1 و سرووی بال راست را به CH2 متصل کنید. میکسر هوشمند رادیو خودش فرمان‌های بالا/پایین و چپ/راست را با هم ترکیب می‌کند.

⚠️ هشدار ایمنی الزامی پیش از نصب

همیشه قبل از روشن کردن گیرنده و انجام تنظیماتِ جهت‌دهی سرووها روی میز کار، ملخ موتور را باز کنید!

اگر به اشتباه کانال موتور معکوس (Reverse) شده باشد یا تنظیمات Failsafe هنوز کالیبره نباشد، احتمال روشن شدن ناگهانی موتور با حداکثر توان وجود دارد. پس از اطمینان از صحت حرکات و اتمام مراحل ستاپ، می‌توانید ملخ را ببندید.

بخش عیب‌یابی یکی از مهم‌ترین بخش‌های هر دفترچه راهنمای تجهیزات رادیویی است. این بخش با حفظ لحن حرفه‌ای و هماهنگ با بخش‌های قبلی تدوین شده است تا کاربران بتوانند به سرعت مشکلات رایج را در فیلد (Field) برطرف کنند:

6. راهنمای عیب‌یابی (Troubleshooting)

حتی پیشرفته‌ترین سیستم‌های الکترونیکی نیز ممکن است به دلیل تنظیمات نادرست یا شرایط محیطی دچار اختلال شوند. در این بخش، شایع‌ترین مشکلاتی که ممکن است در محل پرواز با آن‌ها مواجه شوید و راهکار قطعی آن‌ها آورده شده است.

🔴 مشکل 1: موتور روشن نمی‌شود (اسپید کنترل بوق ممتد می‌زند)

شرح: رادیو روشن است، پیام SYSTEM ARMED! را دریافت کرده‌اید و سرووها کار می‌کنند، اما با دادن گاز، موتور واکنشی نشان نمی‌دهد یا اسپید کنترل (ESC) بوق‌های اخطار پخش می‌کند. دلایل و راه‌حل‌ها:

1.     بالا بودن پالس پایه موتور: اسپید کنترل‌ها برای ایمنی، تا زمانی که پالس دقیقاً روی مینیمم (حدود 1000 میکروثانیه) نباشد، موتور را مسلح (Arm) نمی‌کنند.

o      راه‌حل: وارد منوی MONITOR شوید و مقدار CH4 را چک کنید. در حالت استیک پایین، این عدد باید بین 1000 تا 1050 باشد. اگر بیشتر است، تریم گاز تنظیم نیست.

2.     معکوس بودن کانال گاز (Reverse): ممکن است کانال 4 در تنظیمات رادیو معکوس شده باشد و ESC استیک پایین را به عنوان "فول گاز" می‌بیند!

o      راه‌حل: در شرایطی که ملخ باز است، وارد منوی مانیتور شوید و مطمئن شوید با بالا بردن استیک گاز، عدد CH4 افزایش می‌یابد.

3.     کالیبره نبودن ESC: اسپید کنترل با بازه سیگنال رادیوی شما آشنا نیست.

o      راه‌حل: (بدون ملخ) رادیو را روشن و استیک گاز را تا انتها بالا ببرید. گیرنده را روشن کنید. پس از شنیدن دو بوق از موتور، استیک گاز را سریعاً کاملاً پایین بیاورید. یک بوق تایید می‌شنوید و موتور کالیبره می‌شود.

🔴 مشکل 2: افت برد رادیویی یا ورود مکرر به Failsafe

شرح: با وجود فضای باز، ارتباط پرنده در فواصل زیر 200 متر قطع می‌شود و هواپیما وارد حالت Failsafe می‌گردد. دلایل و راه‌حل‌ها:

1.     موقعیت نامناسب آنتن: فیبر کربن، باتری لیتیومی و سیم‌های ضخیم موتور، امواج 2.4 گیگاهرتز را مسدود می‌کنند.

o      راه‌حل: آنتن ماژول گیرنده را حتماً در فضای آزاد (بیرون از بدنه کربنی) و ترجیحاً به صورت عمودی قرار دهید. آنتن فرستنده و گیرنده برای بیشترین برد باید موازی با هم (Polarized) باشند.

2.     افت ولتاژ باتری فرستنده: اگر ولتاژ باتری رادیو افت کند، توان خروجی ماژول فرستنده به شدت کاهش می‌یابد.

o      راه‌حل: پیغام‌های روی نمایشگر را چک کنید. در صورت مشاهده LOW BATTERY! پرواز را متوقف کرده و باتری فرستنده را شارژ کنید.

🔴 مشکل 3: لرزش، پرش یا صدای وزوز سرووها (Servo Jitter)

شرح: بدون اینکه به استیک‌های رادیو دست بزنید، سرووها در جای خود می‌لرزند یا صدا می‌دهند. دلایل و راه‌حل‌ها:

1.     افت ولتاژ BEC (Overloading): اگر لرزش فقط زمانی رخ می‌دهد که موتور روشن است یا چند سروو همزمان حرکت می‌کنند، مدار تغذیه (BEC) اسپید کنترل شما ضعیف است.

o      راه‌حل: از یک BEC اکسترنال (UBEC) با آمپر بالاتر (مثلاً 3A یا 5A) استفاده کنید.

2.     فشار فیزیکی روی سروو (Binding): اگر سروو فقط در یک نقطه خاص یا انتهای مسیر وزوز می‌کند، یعنی به مانع فیزیکی رسیده و در حال زور زدن است که باعث داغ شدن و سوختن آن می‌شود.

o      راه‌حل: وارد منوی تنظیمات آن کانال شوید (مثلاً CH1 و مقادیر EP CW یا EP CCW (End Points) را کاهش دهید تا دامنه حرکت سروو به محدوده امن و بدون فشار فیزیکی محدود شود.
