معرفی

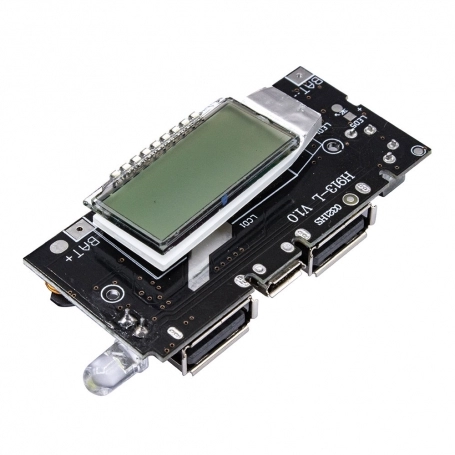

تنها با اتصال یک منبع ولتاژ 5 ولتی با درگاه میکرو USB به ورودی شارژر میتواند باتری متصل به خروجی را تا 5V شارژ نماید. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های lithium 18650 استفاده میکنند مناسب است. برای استفاده از این ماژول نیاز به فشردن دکمه ی آن ندارید، با اتصال به موبایل به طور خودکار خروجی خواهیم داشت. جریان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. این ماژول برای توان کمتر از 0.5 وات و بالاتر از 10.5 مناسب نیست. این ماژول دارای مدار محافظ نمیباشد بنابر این با توجه به ولتاژ 3 تا 4.2 ولتی نباید باتری های چندتایی سری با یکدیگر موازی شوند. باتری باید دارای ظرفیت 4A حدودی برای دشارژ باشد.

مشخصات

• ورودی : 5V-1A
• رابط ورودی: پورت مادگی میکرو USB
• خروجی : 5V-1A و 5V-2.1A
•  رابط خروجی: 2× پورت استاندارد مادگی USB A
• دارای نمایشگر LCD
• باتری های مجاز برای ماژول: باتری های لیتیومی 18650 با سر فلت یا باتری لیتیوم پلیمری
• تعداد باتری : 4 تا 6 عدد ، برای باتری 4 سل 110MM و برای باتری 6 سل 146MM
• نرخ ظرفیت : 3.7V / 5V * 80% = 59.2% برای باتری موبایل : ظرفیت باتری موبایل / ظرفیت باتری کل * 59.2%
• مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
• مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
• مدار محافظ خروجی over current و اتصال کوتاه دارد .
• دارای چراغ قوه ، با دوبار کلیک روشن و با دوبار کلیک مجدد خاموش میشود.
