ماژول PWM ژنراتور دو کاناله به همراه نمایشگر

کد کالا: MODUL0020

  • موجودی:

    1

  • برند:

    اورجینال

  • دسته بندی:

    سایر

  • 285,000 تومان

    قیمت

جهت شرکت در دوره های تخصصی تعمیرات بردهای الکترونیک به همراه آموزش رفع عیب های مختلف اینجا کلیک نمایید.

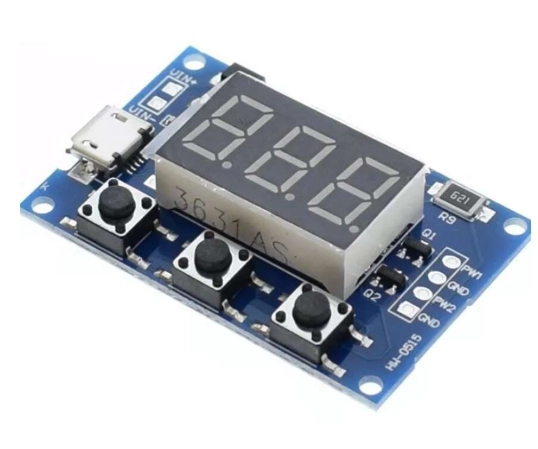

ماژول مولد موج PWM یک ماژول برای تولید موج PWM بوده که دارای دو کانال مجزا می باشد. این ماژول دارای یک نمایشگر بوده که کار تنظیمات را آسان می کند. همچنین امکان اتصال ماژول به یک میکروکنترلر خارجی و یا کامپیوتر برای تنظیم فرکانس و duty cycle را دارد. ولتاژ کاری ماژول PWM بین 5 تا 30 ولت DC بوده و همچنین از یک درگاه میکرو USB نیز ساپورت می کند. فرکانس تولید شده توسط ماژول pwm بین 1 هرتر تا 150 کیلو هرتز می باشد.

دارا بودن 2 کانال PWM به صورت همزمان با قابلییت اتصال به درگاه سریال

2 Channel PWM Pulse Frequency Adjustable Duty Cycle Square Wave Rectangular Wave Signal Generator Module to generate square wave for experiment development.

This is used to drive stepping motor driver’s square wave, Generate adjustable pulse for MCU using, Generate adjustable pulse for controlling relative circuit (PWM adjust lightspeed etc).

Serial Port Control:
  1. Communication Standard:9600 bps
  2. Data Bit:8
  3. Stop Bit:1
  4. Verify Bit: none
  5. Flow Control: none
Setting PWM Frequency:
  1. “S1FXXXT”: set PWM1 frequency as XXX HZ (001~999)
  2. “S1FXX.XT”: set PWM1 frequency as XX.X KHZ (00.1~99.9)
  3. “S1F:X.X.X.T”: set PWM1 frequency as XXX KHZ (0.0.1.~1.5.0.)
  4. “S1”: PWM1
  5. “S2”: PWM2
  6. “F”: frequency
  7. “D”: duty cycle
  8. “T”: stop sign bit
Setting PWM Duty Cycle:
  1. “S1DXXXT”:set PWM1 duty cycle as XXX；(001~100)
  2. “S2DXXXT”:set PWM2 duty cycle as XXX；(001~100)

Setting successfully back: DOWN

Setting unsuccessfully back: FALL

Parameter Setting:
  1. The module has a 3-channel key: Set, Up, Down
  2. By short press SET key,can shift display 4 parameter values (FR1:PWM1 frequency;dU1:PWM1 duty cycle;FR2:PWM2 frequency;dU2:PWM2 duty cycle);before shifting,there will be corresponding parameter name flashing
  3. Directly press UP, DOWN key to modify the current parameter value
  4. 2-channel PWM is set 3 kinds frequency value, in frequency display interface, by long press SET to shift,3 kinds frequency’s duty cycle is the same （XXX:1Hz~999Hz; XX.X:0.1Khz~99.9Khz; X.X.X.:1Khz~150Khz).
Application Fields:
  1. As square wave generator to generate square wave for experiment development
  2. Used to drive steeping motor driver’s square wave
  3. Generate adjustable pulse for MCU using
  4. Generate adjustable pulse for controlling relative circuit (PWM adjust light speed etc)


Package Includes :

1 x 2 Channel PWM Pulse Frequency Adjustable Duty Cycle Square Wave Rectangular Wave Signal Generator Module.

Operating Voltage(VDC)5 to 30

USB TypeMicro USB

Frequency Range1Hz to 150KHz

Frequency Precision2%

Operating Temperature (°C)-30 to 60

Signal Load CapacityOutput Current is within 8-30mA

Dimensions in mm (LxWxH)44x30x11

Weight (gm)8

Shipment Weight0.02 kg

Shipment Dimensions6 x 6 x 3 cm
