KID65783AP 8CH HIGH-VOLTAGE SOURCE DRIVER

آی سی KID65783AP یک درایور 8 کاناله ولتاژ بالا می باشد که شامل 8 عدد ترانزیستور است. این آی سی بیشتر در نمایشگرهای فلورسنت و همچنین به عنوان درایور لامپها و رله نیز به کار می رود. ولتاژ تغذیه این آی سی حداکثر تا 30 ولت و حداکثر ولتاژ ورودی آن 15 ولت می باشد. جریان خروجی آی سی KID65783AP مقدار 500mA است.

برای مشاهده پایه های آی سی KID65783AP به تصویر زیر مراجعه کنید:

برای مشاهده ساختار داخلی آی سی KID65783AP به تصویر زیر مراجعه کنید:

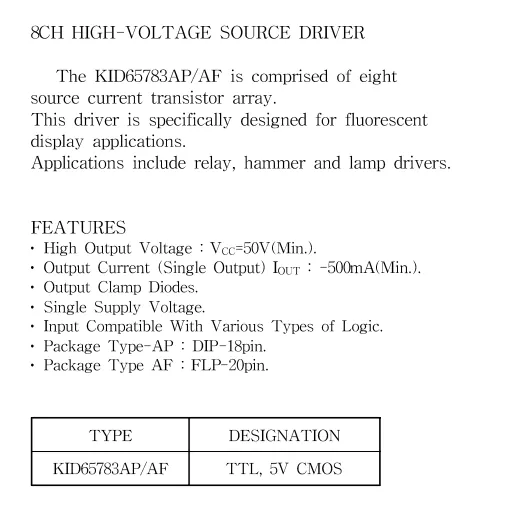

FEATURES

• High Output Voltage : VCC=50V(Min.)
• Output Current (Single Output) IOUT : -500mA(Min.)
• Output Clamp Diodes
• Single Supply Voltage
• Input Compatible With Various Types of Logic
• Package Type-AP : DIP-18pin. DIP-18(1)Pin
• Package Type AF : FLP-20pin
