آی سی KID65004AF SMD

کد کالا: IC0049

  • موجودی:

    16

  • برند:

    اورجینال

  • دسته بندی:

    آی سی درایور

  • 105,000 تومان

    قیمت

جهت شرکت در دوره های تخصصی تعمیرات بردهای الکترونیک به همراه آموزش رفع عیب های مختلف روی اینجاکلیک نمایید.

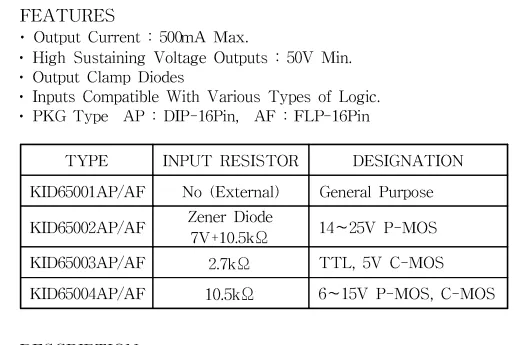

KID65004 7 CIRCUIT DARLINGTON TRANSISTOR ARRAY

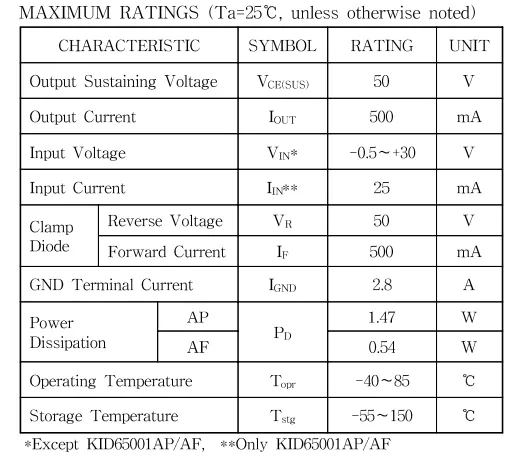

آی سی KAD65004AF شامل هفت زوج دارلینگتون می باشد. ترانزیستور دارلینگتون (زوج دارلینگتون) یک ساختار ترکیبی است که شامل دو ترانزیستور دو قطبی به هم متصل است. در این ترکیب امیتر ترانزیستور اول به بیس ترانزیستور دوم متصل شده است. این مدار در حقیقت متشکل از دو امیتر فالوئر یا کلکتور مشترک می باشد که جریان تقویت شده به وسیله ترانزیستور اول را، توسط ترانزیستور دوم بیشتر تقویت می کند. حداکثر ولتاژ قابل تحمل خروجی این آی سی 50 ولت و جریان خروجی آن 500mA می باشد.

برای مشاهده پایه های آی سی KID65004 به تصویر زیر مراجعه کنید:
