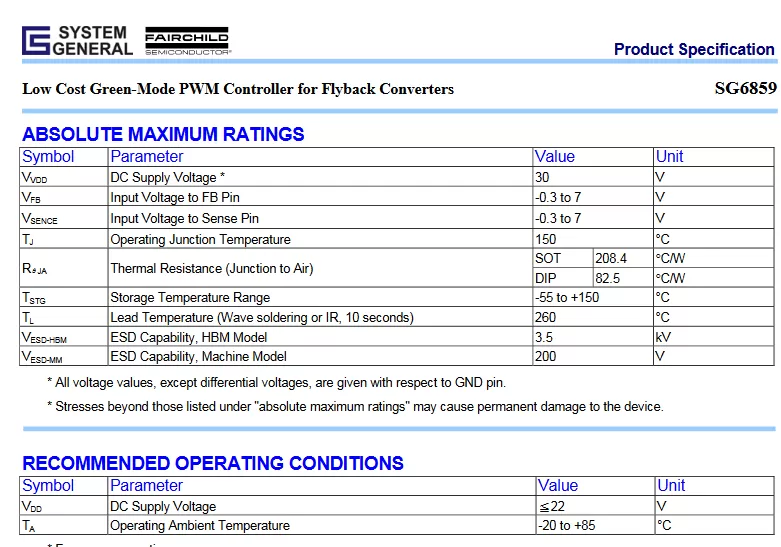

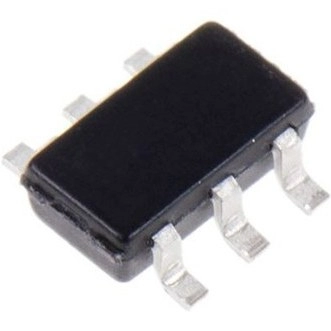

آی سی SG6859ATZ کد اختصاری AAJ (مشابه:‌ OB2273)

نکات تعمیراتی:

تست گرم:

وقتی دستگاه به برق متصل است باید پایه شماره 5 آی سی (vcc ) بین 10 تا 30 ولت داشته باشد، اگر مسیر تغذیه درست بود ولی همچنان ولتاژ پایه 5 صفر بود مطمئن باشید آی سی شما بصورت داخلی اتصال کوتاه شده و ولتاژ تغذیه که جریان بسیار ضعیفی دارد را صفر می کند . که با تعویض آی سی سوئیچینگ ولتاژ تغذیه خواهد آمد

تست سرد:

اگر بخواهید آی سی را خارج از برد تست کنید کافیست که مقاومت پایه vcc تا زمین را بگیرید (منفی خازن 400 ولت) اگر هر مقاومتی نشان داد آی سی شما سوخته است و باید این مقدار OL یا بینهایت باشد.
